Die Auswahl des richtigen Linearführungssystems erfordert die Abwägung der Anforderungen an Präzision, Belastbarkeit, Vorbereitung der Montagefläche und Umgebungsbedingungen.
1. HG-Serie (Schwerlastkugel-Typ)
Die HG-Serie verwendet umlaufende Stahlkugeln als Wälzelemente und dient als globaler Industriestandard für hochpräzise mittlere bis schwere Automatisierung.
Elastic Compliance (Selbst-Ausrichtung):Aufgrund seiner Punkt{0}}Kontaktgeometrie verfügt die Kugellagerkonstruktion über einen berechneten Grad an elastischer Nachgiebigkeit. Dadurch können die Blöcke kleinere Unvollkommenheiten der Montageoberfläche-wie leichte Ebenheitsfehler in geschweißten oder nicht{4}geschliffenen Rahmen-ausgleichen, ohne zu binden.
Geringere Betriebsreibung:Kugelführungen weisen im Allgemeinen einen geringeren Reibungswiderstand auf als Rollenführungen. Dies führt zu einer gleichmäßigen linearen Übersetzung, einer minimalen Wärmeentwicklung bei höheren Geschwindigkeiten und einem geringeren Antriebsdrehmomentbedarf.
Kosten-Effektivität:Durch die vereinfachte Herstellung sind Kugelführungen äußerst wirtschaftlich und bieten ein hervorragendes Leistungs-{1}Kostenverhältnis für Standard-Industrieprojekte.
Designvielfalt:Diese Einheiten sind einfach zu reinigen und zu warten und verfügen über eine große Auswahl an Wagenkonfigurationen (einschließlich Standard, Low{0}}Profil und Miniatur), um unterschiedlichen räumlichen Gegebenheiten gerecht zu werden.
Ideale Anwendungen:CNC-Fräsmaschinen, Pick-{0}}and-Robotik, Holz-/Kunststoffbearbeitung und allgemeine Industrieautomation, bei denen der Montagerahmen nicht präzisionsgeschliffen ist.

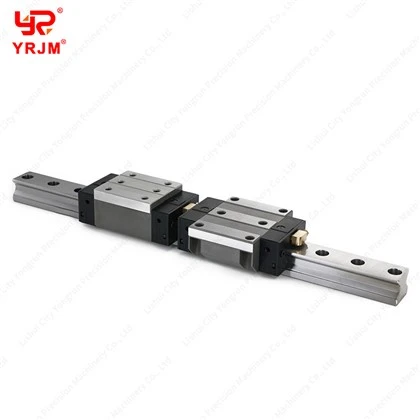

2. RG-Serie (Rollentyp mit hoher-Steifigkeit-)
Die RG-Serie ersetzt herkömmliche Stahlkugeln durch zylindrische Rollen, die entlang einer durchgezogenen Linie mit der Schiene verbunden sind. Es ist die robuste Wahl für hoch{1}}präzises, schweres-industrielles Metallschneiden.
Überlegene Steifigkeit:Da Zylinderrollen den Linienkontakt nutzen, widerstehen sie einer Verformung unter hohen Belastungen. Dieses Design reduziert die strukturelle Durchbiegung im Vergleich zu Kugelführungen erheblich und gewährleistet so eine hervorragende Stabilität bei schwerer Bearbeitung.
Außergewöhnliche Schockfestigkeit:Rollenführungen-sind äußerst widerstandsfähig gegen die plötzlichen Aufprallkräfte, die beim Schneiden schwerer Metalle oder beim industriellen Pressen auftreten, wodurch das Risiko einer Laufbahnverformung (Beulung) bei extremen Stößen drastisch reduziert wird.
Hohe Momentenbelastbarkeit:Die große Oberfläche der Rollen bietet eine hervorragende Widerstandsfähigkeit gegenüber komplexen Torsions- und Momentbelastungen, was eine entscheidende Voraussetzung für lange, freitragende Portale ist.
Verlängerte Lebensdauer bei Ermüdung:Durch die Verteilung der Lasten über einen linearen Kontaktpfad werden Spannungskonzentrationen unterhalb der Oberfläche auf der Laufbahn verringert. Dies verlängert die L10-bewertete Ermüdungslebensdauer bei kontinuierlichem, schwerem-24/7-Betrieb erheblich.
Ideale Anwendungen:Hochleistungsbohrwerke, große Portalfräsmaschinen, Stein- oder Metallschleifzentren und große Metallstanzpressen.
