Die RG-Serie ist ein hochbelastbares, hochpräzises Linearführungssystem, das für industrielle Anwendungen entwickelt wurde, bei denen strukturelle Durchbiegungen minimiert werden müssen. Abweichend von Standard-Kugelführungen verwendet die RG-Serie Präzisions-Zylinderrollen als Wälzkörper.
Durch den Übergang vom Punktkontakt von Kugellagern zum Linienkontakt von Rollen erreicht die RG-Serie eine hohe Steifigkeit und erhebliche Tragfähigkeiten bei relativ kompakter Stellfläche. Das strukturelle Design sowohl des Blocks als auch der Schiene wurde durch eine Finite-Elemente-Methode (FEM)-Analyse verfeinert, um eine gleichmäßige lineare Bewegung zu fördern, Spannungskonzentrationen zu minimieren und die Betriebslebensdauer zu verlängern. Die RG-Serie ist in Nenngrößen von RG15 bis RG65 erhältlich. Zu den Konfigurationsoptionen gehören sowohl quadratische Schlitten (RGH) als auch Flanschschlitten (RGW).
-
RGW65HC Rollenlinearführung
Der RGW65HC ist ein Titan der linearen Bewegung, der speziell für Industriemaschinen im Mega--maßstab entwickelt wurde, bei denen strukturelle Integrität absolute Priorität hat. Als Flaggschiff-Wagen Zur Anfrage hinzufügen -
RGW65CC Rollenlinearführung
Der RGW65CC ist ein Linearbewegungsschlitten in Industriequalität, der so konstruiert ist, dass er eine beispiellose strukturelle Steifigkeit für große-Hochpräzisionsmaschinen bietet. Als Zur Anfrage hinzufügen -
RGW55HC Rollenlinearführung
Der RGW55HC ist ein Linearbewegungsschlitten mit hoher{1}Kapazität, der für eine außergewöhnliche strukturelle Steifigkeit für große-hochpräzise-Industriemaschinen ausgelegt ist. Die RG-Rollenserie Zur Anfrage hinzufügen -
RGW55CC Rollenlinearführung
Der RGW55CC ist ein linearer Führungsblock mit hoher{1}Steifigkeit und Flansch-, der für schwere CNC-Bearbeitungen, Portalfräsmaschinen und große Industrieportale entwickelt wurde. Als Teil der Zur Anfrage hinzufügen -

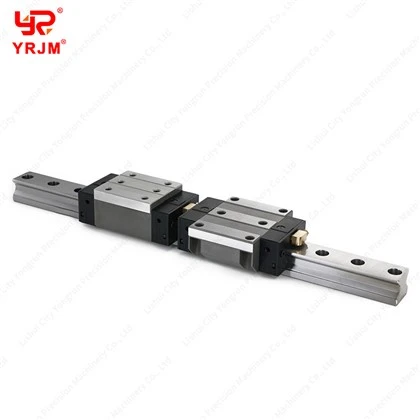

RGW45HC Rollenlinearführung
Serie: RG-Serie (Zylinderrollentyp mit hoher Steifigkeit). Größe: 45 mm (vollständig kompatibel mit RGR45-Schienen). Design: HC-Typ (geflanscht, länglich/Super{5}}schwere Last). Wälzelemente: Zur Anfrage hinzufügen -
RGW45CC Rollenlinearführung
Der Linearbewegungsschlitten RGW45CC ist eine Hochleistungskomponente, die für große Industriemaschinen entwickelt wurde, die eine außergewöhnliche strukturelle Integrität erfordern. Als Teil der RG Zur Anfrage hinzufügen -
RGW35HC Rollenlinearführung
Der RGW35HC ist ein hochsteifer Linearschlitten, der für anspruchsvolle Industrieumgebungen entwickelt wurde. Als Teil der RG Roller-Serie werden präzisionsgeschliffene Zylinderrollen anstelle Zur Anfrage hinzufügen -
RGW35CC Rollenlinearführung
Der RGW35CC ist ein linearer Führungsblock in Industriequalität mit Flansch-, der für schwere CNC-Bearbeitungen, Portalfräsmaschinen und große Industrieportale entwickelt wurde. Als Zur Anfrage hinzufügen -
RGW30HC Rollenlinearführung
Der RGW30HC ist ein linearer Führungsblock mit extrem{1}hoher{2}Steifigkeit und Flansch-, der für schwere CNC-Bearbeitung, großformatige Portale und Industriepressen konzipiert ist. Als Teil der Zur Anfrage hinzufügen -
RGW30CC Rollenlinearführung
Serie: RG-Serie (Rollentyp mit extrem hoher Steifigkeit). Größe: 30 mm (vollständig kompatibel mit RGR30-Schienen). Design: CC-Typ (geflanscht, schwere Last, Standardlänge). Wälzelemente: Zur Anfrage hinzufügen -
RGW25HC Rollenlinearführung
Der RGW25HC ist ein Premium-Linearschlitten mit extrem{1}hoher{2}Steifigkeit, der für Anwendungen entwickelt wurde, bei denen strukturelle Integrität und hohe{3}Belastbarkeit nicht-verhandelbar sind. Zur Anfrage hinzufügen -
RGW25CC Rollenlinearführung
Der RGW25CC ist ein Hochleistungs-Linearbewegungsblock, der für industrielle Anwendungen entwickelt wurde, die extreme Steifigkeit und Montagevielfalt erfordern. Als Flaggschiff-Komponente der Zur Anfrage hinzufügen
Leitfaden zur Blockkonfiguration und -auswahl der RG-Serie
Die RG-Serie ist in zwei primären Blockkonfigurationen erhältlich, um unterschiedlichen Montage- und Strukturanforderungen gerecht zu werden:
RGH (quadratischer Typ):
Ein schmaler quadratischer Block mit hohem{0}}Profil, der für die Montage von oben{1}}entwickelt ist. Diese Konfiguration ist ideal für Linearachsen, bei denen der seitliche Platz begrenzt ist, z. B. innerhalb von Maschinensäulen oder kompakten Werkzeugmaschinenrahmen.
RGW (Flanschtyp):
Ein breiter-Standblock mit seitlichen Befestigungsflanschen. Die breite strukturelle Grundfläche bietet einen hervorragenden Widerstand gegen Torsions- und Momentlasten und unterstützt gleichzeitig flexible Montagekonfigurationen von oben-nach unten oder von unten{3}}.
Verfügbare Größen und Belastungsklassen:
Schienengrößen:Erhältlich in Standard-Nennschienenbreiten von 25 mm bis 65 mm.
Lastklassen:Lieferung in „CA/CC“-Blöcken mit Standardlänge-für verteilte Nutzlasten und in länglichen „HA/HC“-Blöcken für besonders{1}}schwere-Lasten, die speziell für Anwendungen mit hohem{3}Drehmoment, einem-Wagen oder freitragenden Trägern entwickelt wurden.
Grundlegende technische Prinzipien der RG Roller-Serie
Die außergewöhnliche Steifigkeit und Hochbelastbarkeit der RG-Serie werden durch drei primäre mechanische Prinzipien bestimmt:
01.
Der Rollenvorteil: Linienkontakt vs. Punktkontakt
Herkömmliche Linearführungen verwenden sphärische Kugellager, wodurch die Lasten auf einen einzigen mikroskopischen Punkt konzentriert werden. Unter extremen Kräften erfährt dieser Punktkontakt eine elastische Verformung, was zu struktureller Nachgiebigkeit (oft als „Schwammigkeit“ bezeichnet) in der Achse führt.
Die RG-Lösung: Die RG-Serie ersetzt Kugeln durch zylindrische Rollen, die entlang einer durchgezogenen Linie mit der Schiene verbunden sind. Durch die Lastverteilung auf eine wesentlich größere Fläche reduzieren die Zylinderrollen die elastische Verformung drastisch. Dies sorgt für eine bis zu 300 % höhere strukturelle Steifigkeit als gleichwertige Kugel--Typen und sorgt so für kompromisslose Positionsstabilität bei schwersten Bearbeitungsvorgängen.
02.
Symmetrische 4-Wege-Lastgeometrie
Die RG-Serie wurde speziell für hochpräzise Umgebungen mit hoher-Beanspruchung entwickelt, in denen multi{2}direktionale Kräfte häufig auftreten.
Omnidirektionale Steifigkeit: Die RG-Serie ist mit vier Rollenreihen ausgestattet, die in einem symmetrischen Kontaktwinkel von 45-Grad angeordnet sind, und weist eine gleichmäßige Lastaufnahmekapazität über alle Hauptachsen auf: radial (nach unten), umgekehrt radial (nach oben) und seitlich (seitlich).
Reduzierte Spannungskonzentration: Die gleichmäßige Spannungsverteilung entlang der linearen Kontaktfläche der Rollen verhindert lokale Materialermüdung (Abplatzungen). Dies gewährleistet eine längere Lebensdauer auch in kontinuierlichen, rund um die Uhr beanspruchten Produktionsumgebungen.
03.
Überlegener Momentlastwiderstand
Bei schweren Portalen und Maschinenkonstruktionen sind Linearführungen häufig hohen Torsionskräften (Nick-, Gier- und Rollkräfte) ausgesetzt.
Der Vorteil: Dank der robusten Konstruktion der RG-Laufwagen und der hohen Steifigkeit der Zylinderrollen bietet diese Serie eine hervorragende Moment-Belastbarkeit. Es verhindert wirksam die Durchbiegung (Schwingen) des Schlittens, wenn der Werkzeugkopf von der Schienenmitte versetzt oder auskragend ist.
FAQ
F: Um welche Art von Unternehmen handelt es sich bei Ihnen?
A: Wir sind ein Hersteller mit eigener Fabrik.
F: Wo ist Ihr Unternehmen ansässig? Erlauben Sie Werksbesichtigungen?
A: Unser Unternehmen befindet sich in der Stadt Lishui, Provinz Zhejiang, China – einem landesweit bekannten Zentrum für Linearbewegungsprodukte. Wir heißen Sie herzlich willkommen, unsere Einrichtungen zu besichtigen und zu besichtigen.
F: Stellen Sie Muster zur Verfügung?
A: Wir bieten Ihnen kostenlose Muster zur Überprüfung der Produktqualität an.
F: Bieten Sie Individualisierungen für Ihre Produkte an?
A: Ja, wir bieten OEM/ODM-Anpassungsdienste an.
F: Kann die Produktverpackung individuell angepasst werden?
A: Ja, wir bieten auch Produktkennzeichnungsdienste an.
F: Gibt es für Ihre Produkte eine Garantie?
A: Ja, wir gewähren eine zwei-jährige Garantieverlängerung für unsere Produkte.
F: Über welche Zertifizierungen verfügt Ihr Unternehmen?
A: Wir verfügen über die Zertifizierung des Qualitätsmanagementsystems ISO9001 und die CE-Zertifizierung.
F: Was ist die Mindestbestellmenge?
A: Die Mindestbestellmenge beträgt ein Stück.
F: Wie lange ist die Lieferzeit?
A: Kleinserienbestellungen werden innerhalb von 3–7 Tagen versendet. Große Bestellmengen werden in der Regel innerhalb von 7–30 Tagen versendet.
F: Welche Zahlungsmethoden akzeptieren Sie?
A: Wir akzeptieren PayPal, Überweisungen, Akkreditive und andere Methoden.
F: Welche Versandoptionen sind verfügbar?
A: Wir bieten verschiedene Versandkanäle an, darunter Seefracht, Luftfracht, Kurierdienste und Post.
F: Wie lange dauert es normalerweise, bis ich eine Antwort erhalte?
A: Bei Produkt- und Preisanfragen garantieren wir eine Antwort innerhalb von 24 Stunden (oft viel schneller).
Als einer der professionellsten Hersteller und Lieferanten von Rollenlinearführungen in China zeichnen wir uns durch Qualitätsprodukte und wettbewerbsfähige Preise aus. Seien Sie versichert, dass Sie hier in unserem Werk maßgeschneiderte Rollenlinearführungen aus China kaufen können. Kontaktieren Sie uns für eine kostenlose Probe.
