Linearführung der RGW-Serie
Linearführung der RGW-Serie

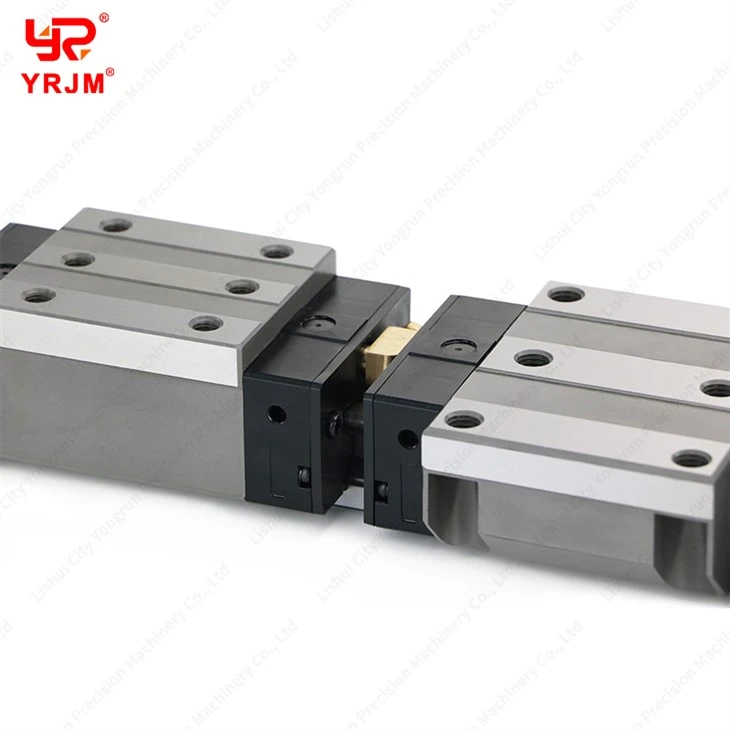

Die Linearführung der RGW-Serie ist eine spezielle Hochleistungsführung, die sich durch die Verwendung von Zylinderrollen anstelle von Stahlkugeln auszeichnet. Es ist unter Linear Motion Systems/Rollen-Typ Profilschienenführungen klassifiziert. Es wurde für Anwendungen entwickelt, die höchste Belastbarkeit, extreme Steifigkeit und hohe Dämpfung in einem breiten Blockformat erfordern.
Produktspezifikation:
| Produktname | Hochsteife Rollen-Linearführung |
| Blocktyp | Flanschtyp |
|
Modell |
RGW25CC, RGW30CC, RGW35CC, RGW45CC, RGW55CC, RGW65CC, |
| Länge | Maßgeschneidert nach Kundenwunsch |
| Maximale dynamische Tragzahl | 275,3 kN |
| Maximale statische Belastbarkeit | 572,7 kN |
Merkmale und Vorteile
Das Hauptmerkmal der RGW-Serie ist die Kombination aus Zylinderrollen für Tragfähigkeit und dem breiten Block für Momentenfestigkeit.
| Besonderheit | Beschreibung | Vorteil |
| Rollenwälzelemente | Verwendet präzisionsgeschliffene zylindrische Rollen anstelle von Kugeln. | Bietet Linienkontakt mit der Laufbahn, was zu einer 2- bis 5-fachen Tragfähigkeit und Steifigkeit im Vergleich zu einer Kugelführung ähnlicher Größe führt. |
| Breiter Block („W“) | Der Block hat einen im Wesentlichen breiten Montageflansch. | Bietet maximalen Widerstand gegen Kippmomente (Torsion und Gier), entscheidend für eine stabile Leistung bei breiten oder freitragenden Lasten. |
| Geringe Reibung | Trotz der Linienberührung werden die Rollen durch einen Käfig präzise geführt. | Behält einen niedrigen {0}Reibungskoeffizienten bei und ermöglicht so eine reibungslose Bewegung mit hoher Geschwindigkeit unter extremer Belastung. |
| X-Konfigurationslaufbahnen | Die Laufbahnen sind abgewinkelt (häufig 45 Grad), um die gleiche Belastung in alle vier Richtungen zu bewältigen. | Gewährleistet die größtmögliche Steifigkeit und Tragfähigkeit für multi{1}direktionale Kräfte. |
