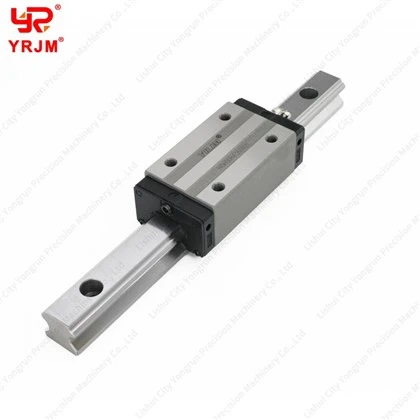

HGH-Linearführung

Profil: Verfügt über ein hohes, schmales, quadratisches Design ohne Flansch. Montageschnittstelle: Ausgestattet mit vier Sacklöchern mit Gewinde (Gewinde) auf der Oberseite. Installation: Entwickelt für die Befestigung „von oben“ nach unten; Bolzen werden durch die Montageplatte/den Schlitten geführt und direkt in den Block geschraubt. Ideale Anwendung: Perfekt für Anwendungen, bei denen der seitliche (breite) Platz begrenzt ist. Die kompakte Grundfläche ohne Flansch ermöglicht ein schmaleres Maschinenbett oder ermöglicht die Montage paralleler Schienen in geringerem Abstand.

HGH-Linearführung

HGH (quadratischer Typ)
Profil:Verfügt über ein hohes, schmales, quadratisches Design ohne -Flansch.
Montageschnittstelle:Ausgestattet mit vier Sacklöchern mit Gewinde auf der Oberseite.
Installation:Konzipiert für die Befestigung „von oben-unten; Die Schrauben werden durch die Montageplatte/den Schlitten geführt und direkt in den Block eingeschraubt.
Ideale Anwendung:Perfekt für Anwendungen, bei denen der seitliche (breite) Platz begrenzt ist. Die kompakte Grundfläche ohne Flansch ermöglicht ein schmaleres Maschinenbett oder ermöglicht die Montage paralleler Schienen in geringerem Abstand.

product-800-1087 product-750-658

Wichtige technische Merkmale des HGH-Leitfadens

4-fach gleiche Tragfähigkeit:
Die inneren Kugelreihen sind in einem Kontaktwinkel von 45-Grad angeordnet. Diese Geometrie ermöglicht es dem HGH-Block, radiale (nach unten), umgekehrte radiale (nach oben) und seitliche (seitliche) Lasten gleicher Größe zu tragen. Diese Vielseitigkeit macht es ideal für mehrachsige Maschinen, die unterschiedliche Montageausrichtungen erfordern, wie z. B. vertikale oder umgekehrte Installation.

Selbstausrichtende-Fähigkeit:
Die Wälzelemente nutzen eine kreisförmige Bogenkonfiguration von Stirnfläche zu Fläche (DF). Durch diese Konstruktion kann der Block kleinere Installationsfehler oder Oberflächenunregelmäßigkeiten auf dem Montagebett automatisch absorbieren. Dadurch verhindert das System ein internes Blockieren und sorgt auch bei geringfügiger Fehlausrichtung für eine hochpräzise Bewegung.

Hohe Steifigkeit:
Die HGH-Serie wurde speziell für Schwerlastanwendungen entwickelt und bietet eine deutlich höhere Steifigkeit als Miniaturführungen (MG) oder Führungen mit niedrigem Profil (EG). Aufgrund dieser strukturellen Steifigkeit eignet es sich perfekt für anspruchsvolle Anwendungen wie Metallschneiden, Schwerzerspanung und Transportsysteme mit hoher Belastung.
